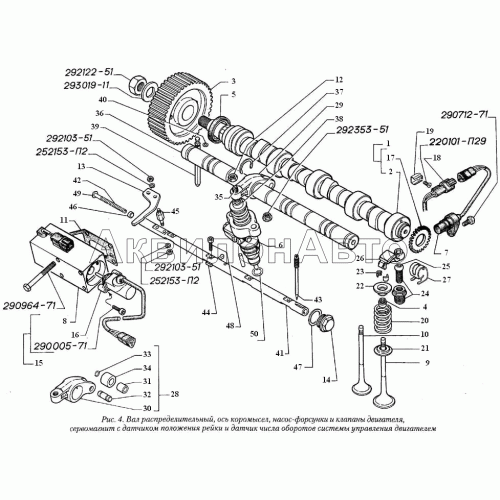

Номер детали |
Наименование детали |
|
220101-П29 |
Винт М6-6gх8 ОСТ 37.001.127-81 |
|
|
252153-П2 |
Шайба 5Л ОСТ 37.001.115-75 |
|
|
290005-71 |
Болт М5х 20 (9000116/0) |
|
|
290712-71 |
Болт М6х16 (9000273/0) |
|
|
290964-71 |
Болт М8х 70 (3800458/О) |
|
|
292103-51 |
Гайка М5 |
|
|
292122-51 |
Гайка М20х 1,5 (3871365/0) |
|
|
292353-51 |
Гайка М8 (9000056/0) |
|
|
293019-11 |
Шайба 21 |
|
| 1 |
560.1006010 |
Вал распределительный с диском датчика (2203267/6) |
|
| 2 |
560.1006015 |
Вал распределительный (2203266/6) |
|
| 3 |
560.1006020 |
Зубчатый шкив распределительного вала (2177642/0) |
|
| 4 |
2172096/0 |
Колпачок маслоотражательный |
|
| 5 |
2172529/1 |
Манжета с пружиной (560.1006124ДС) |
|
| 6 |
2176590/1 |
Насос-форсунка SМТ 590/1 (560.1112010ДС) |
|
| 7 |
2176734/2 |
Датчик числа оборотов системы управления двигателем (560.3761213-20) |
|
| 8 |
2176761/3 |
Сервомагнит (560.3761212ДС) |
|
| 9 |
2177576/В |
Клапан впускной |
|
| 10 |
2177577/С |
Клапан выпускной |
|
| 11 |
2205223/0 |
Прокладка сервомагнита |
|
| 12 |
542.1007076 |
Гайка |
|
| 13 |
560.1110184 |
Рычаг регулировочный (2176745/1) |
|
| 14 |
560.1110238 |
Пробка |
|
| 15 |
560.3761203 |
Сервомагнит с датчиком положения рейки (2205211 /0) |
|
| 16 |
560.3761207 |
Датчик положения рейки (2176622/1) |
|
| 17 |
560.3761214 |
Диск датчика (2203280/1) |
|
| 18 |
560.3761600 |
Жгут по двигателю |
|
| 19 |
562.3761217 |
Держатель |
|
| 20 |
560.1007020 |
Пружина клапана (2172362/0) |
|
| 21 |
560.1007022 |
Шайба опорная пружины клапана (2177415/0) |
|
| 22 |
560.1007025 |
Тарелка пружины клапана (2177349/0) |
|
| 23 |
560.1007028 |
Сухарь клапана (2170171/А) |
|
| 24 |
560.1007070 |
Компенсатор клапанного зазора (2174546/ 1) |
|
| 25 |
560.1007075 |
Винт регулировочный клапана (2178589/0) |
|
| 26 |
560.1007114 |
Рычаг клапана (2177139/1) |
|
| 27 |
560.1007162 |
Пружина рычага клапана (2174552/0) |
|
| 28 |
560.1029060 |
Коромысло с роликом (2172079/1) |
|
| 29 |
560.1029060 |
Коромысло с роликом (2172079/1) |
|
| 30 |
560.1029062 |
Коромысло (2172033/0) |
|
| 31 |
560.1029063 |
Втулка ролика (2178568/0) |
|
| 32 |
560.1029064 |
Ось ролика (2178567/0) |
|
| 33 |
560.1029065 |
Кольцо стопорное (2170103/0) |
|
| 34 |
560.1029066 |
Ролик коромысла (2172077/1) |
|
| 35 |
560.1029068 |
Регулировочный винт привода насос-форсунок (2174419/0) |
|
| 36 |
560.1029070 |
Ось коромысел (2173694/1) |
|
| 37 |
560.1029075 |
Кольцо стопорное коромысла |
|
| 38 |
560.1029077 |
Опора регулировочного винта (2178102/1) |
|
| 39 |
560.1029081 |
Стопор оси коромысел (2178486/1) |
|
| 40 |
560.1029082 |
Кольцо уплотнительное стопора |
|
| 41 |
560.1110034 |
Рейка регулировочная (2203289/0) |
|
| 42 |
560.1110036 |
Пружина рейки (2203338/0) |
|
| 43 |
560.1110191 |
Штифт направляющий (2177513/2) |
|
| 44 |
560.1110213 |
Поводок (2174642/0) |
|
| 45 |
560.1110225 |
Болт распорный (2176746/1) |
|
| 46 |
560.1110237 |
Шайба распорная (2203337/0) |
|
| 47 |
560.1110239 |
Прокладка |
|
| 48 |
560.1110240 |
Винт М5х20 (3860140/0) |
|
| 49 |
560.1110241 |
Направляющая пружины (2203460/0) |
|
| 50 |
560.1112208 |
Прокладка насос-форсунки (2174737/0) |
|
