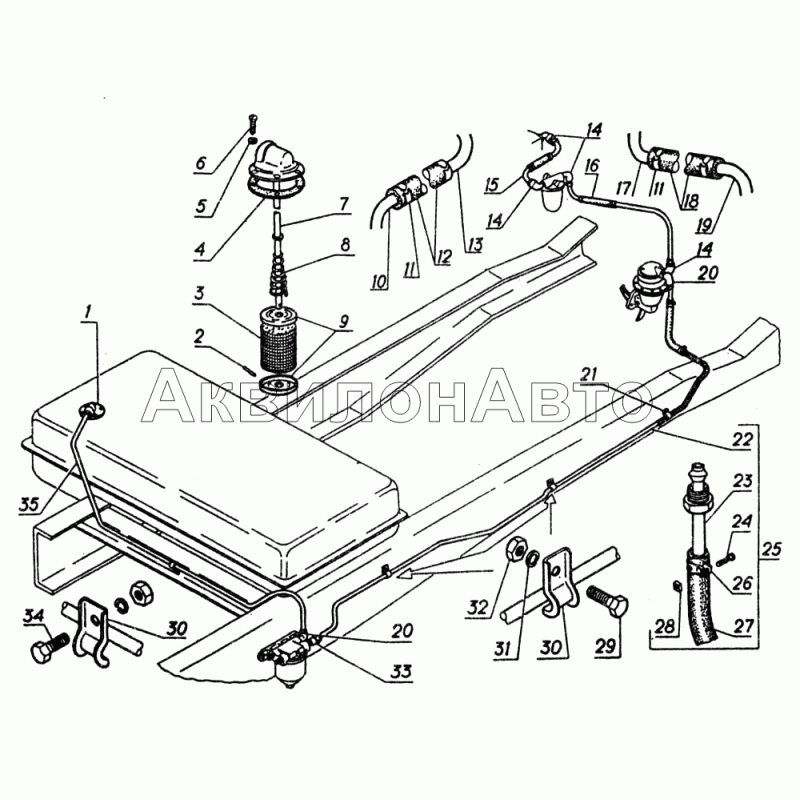

Номер детали |
Наименование детали |
|
51А-1105010 |
Отстойник топливный в сборе |
|
| 1 |
53А-1104012 |
Трубка приемная с фильтром в сборе |
|
| 2 |
258726-П29 |
Штифт 4Х22 |
|
| 3 |
21-1104027 |
Фильтр приемной трубки бензинопровода в сборе |
|
| 4 |
12-1104022 |
Прокладка датчика и фланца |
|
| 5 |
293196-П |
Шайба 5,5 ГОСТ 11371-78 |
|
| 6 |
224598-П29 |
Винт М5-6gх12 ОСТ 37.001.130-81 |
|
| 7 |
53А-1104016 |
Трубка приемная с фланцем в сборе |
|
| 8 |
66-1104033 |
Пружина |
|
| 9 |
66-1104040 |
Фланец фильтра |
|
| 10 |
66-71-1104136-10 |
Трубка в сборе |
|
| 11 |
66-71-1104108 |
Кольцо обжимное |
|
| 11 |
66-71-1104108 |
Кольцо обжимное |
|
| 12 |
51-1104102-50 |
Шланг |
|
| 13 |
53А-1104138 |
Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору |
|
| 14 |
298348-П29 |
Штуцер КГ 1/4" |
|
| 14 |
298348-П29 |
Штуцер КГ 1/4" |
|
| 15 |
53-1104128-10 |
Трубка топливопровода от фильтра к карбюратору в сборе |
|
| 16 |
53-1104126-10 |
Трубка бензопровода от бензонасоса к фильтру со шлангом в сборе |
|
| 17 |
53А-1104138 |
Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору |
|
| 18 |
53-1015428-10 |
Шланг резиновый |
|
| 19 |
53-1104132-10 |
Трубка бензопровода от бензонасоса к шлангу |
|
| 20 |
298349-П21 |
Штуцер КГ 1/4" |
|
| 21 |
66-1104147 |
Скоба |
|
| 22 |
53А-1104085 |
Трубка от отстойника к насосу в сборе |
|
| 23 |
66-71-1104065 |
Трубка масляного радиатора выходная с упорной гайкой в сборе |
|
| 24 |
222476-П29 |
Винт М4-6gх20 ОСТ 37.001.128-96 |
|
| 25 |
53А-1104064-01 |
Трубка от отстойника к насосу со шлангом в сборе |
|
| 26 |
297404-П29 |
Хомут 16 |
|
| 27 |
66-1104102 |
Шланг гибкий |
|
| 28 |
251082-П29 |
Гайка М4-6Н ОСТ 37.001.112-91 |
|
| 29 |
201457-П29 |
Болт М8-6gх22 ОСТ 37.001.123-96 |
|
| 29 |
201457-П29 |
Болт М8-6gх22 ОСТ 37.001.123-96 |
|
| 30 |
66-1104145 |
Скоба крепления трубки |
|
| 30 |
66-1104145 |
Скоба крепления трубки |
|
| 31 |
252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 |
|
| 31 |
252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 |
|
| 31 |
252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 |
|
| 32 |
250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 |
|
| 32 |
250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 |
|
| 32 |
250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 |
|
| 33 |
298341-П29 |
Штуцер |
|
| 34 |
201455-П29 |
Болт М8-6gх18 ОСТ 37.001.123-96 |
|
| 35 |
53А-1104070-01 |
Трубка от бензинового бака к отстойнику в сборе |
|
