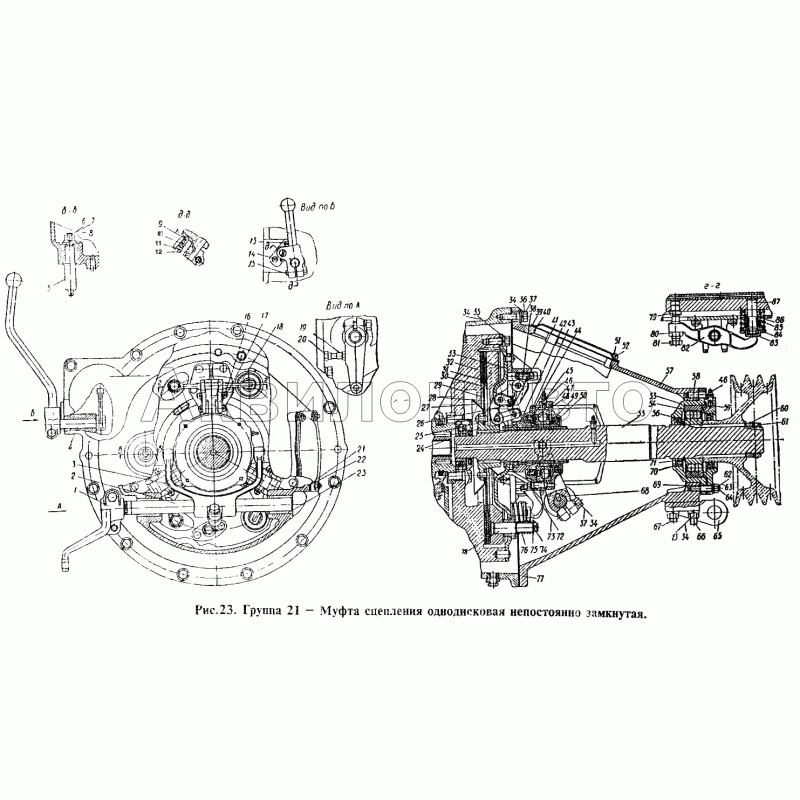

Номер детали |
Наименование детали |
|
15К-21С22 |
Диск упорный с муфтой включения |
|
|
СМД14-21С1 |
Муфта сцепления |
|
|
СМД7-21С14 |
Вилка включения с валиком включения в сборе |
|
|
СМД7-21С19 |
Регулировочный болт с ганкой |
|
| 1 |
СМД1-2120 |
Рычаг |
|
| 2 |
СМД7-2125 |
Валик вилки |
|
| 3 |
СМД7-2124 |
Вилка включения |
|
| 4 |
СМД2-21С10 |
Рычаг с осью |
|
| 5 |
СМД7-2176-1 |
Ось |
|
| 6 |
Г-М14 |
Гайка |
|
| 7 |
ШПН-14 |
Шайба пружинная |
|
| 8 |
ШШ-5 |
Шайба |
|
| 9 |
БV-10ммР |
Шарик |
|
| 10 |
14-2159А |
Пружина муфты |
|
| 11 |
СМД55-0653 |
Заглушка стакана |
|
| 12 |
ШС-5Х22 |
Шпонка сегментная |
|
| 13 |
14-21С16 |
Рычаг включения шестерни в сборе |
|
| 14 |
Ш-3Х35 |
Шплинт |
|
| 15 |
БНП-М10Х35 |
Болт |
|
| 16 |
Ш-3Х20 |
Шплинт |
|
| 17 |
СМД1-2126 |
Ось рычажков нажимных |
|
| 18 |
СМД1-2128 |
Ось рычажков |
|
| 19 |
ГУ-М12 |
Гайка |
|
| 20 |
СМД7-2180 |
Болт регулировочный |
|
| 21 |
СМД1-2166 |
Крышка люка |
|
| 22 |
СМД1-2167 |
Прокладка |
|
| 23 |
СМД1-2172 |
Втулка валика вилки выключения сцепления |
|
| 24 |
СМД1-2112 |
Ступина ведомого диска |
|
| 25 |
СМД1-2149 |
Ось |
|
| 26 |
СМД1-2142 |
Ролик |
|
| 27 |
СМД1-2143 |
Ось ролика |
|
| 28 |
СМД1-2118 |
Рычажок |
|
| 29 |
СМД1-21С4 |
Диск ведомый в сборе |
|
| 30 |
СМД1-2111 |
Накладка ведомого диска |
|
| 31 |
СМД1-21С6 |
Диск ведомый с накладками |
|
| 32 |
15К-21С3А |
Диск упорный в сборе |
|
| 32 |
15К-21С9 |
Диск упорный |
|
| 33 |
15К-2109-1 |
Диск нажимной |
|
| 34 |
ШПН-12 |
Шайба пружинная |
|
| 35 |
БНП-М12Х30 |
Болт |
|
| 36 |
ШШ-13 |
Шайба штампованная |
|
| 37 |
БНП-М12Х10 |
Болт |
|
| 38 |
СМД1-2127 |
Рычажок нажимной |
|
| 39 |
СМД7-2117 |
Прокладка |
|
| 40 |
СМД7-2116 |
Крышка люка |
|
| 41 |
СМД1-2147 |
Серьга |
|
| 42 |
15К-2106 |
Муфта включения |
|
| 42 |
15К-21С2 |
Муфта включения в сборе |
|
| 43 |
СМД7-2183 |
Корпус сальника |
|
| 44 |
СМД7-2145 |
Прокладка |
|
| 45 |
Н-6218 |
Сальник каркасный 85-110-12 |
|
| 46 |
М1-АI |
Масленка |
|
| 47 |
№215 |
Шарикоподшипник 75Х130Х25 |
|
| 48 |
СМД7-2104 |
Корпус подшипника муфты включения |
|
| 49 |
СМД7-2184 |
Кольцо стопорное |
|
| 50 |
11-6219 |
Сальник каркасный 75-100-12 |
|
| 51 |
ШНЧ-М8Х12 |
Шпилька |
|
| 52 |
ГУ-М8 |
Гайка |
|
| 53 |
15К-2132 |
Корпус подшипника |
|
| 54 |
11-6298 |
Сальник каркасный 75-100-12/14 |
|
| 55 |
СМД7-2103-4А |
Вал сцепления |
|
| 56 |
№1312 |
Шарикоподшипник 60Х130Х25 |
|
| 57 |
СМД14К-2101 |
Крышка муфты сцепления |
|
| 58 |
ШНЧА-М10Х45 |
Шпильки |
|
| 59 |
СМД7-2102 |
Крышка сальника |
|
| 60 |
СМД7-2157 |
Шайба стопорная |
|
| 61 |
СМД1-2156 |
Гайка |
|
| 62 |
ГУ-М10 |
Гайка |
|
| 63 |
ШПН-10 |
Шайба пружинная |
|
| 64 |
Н-5265 |
Шпилька |
|
| 65 |
СМД7-2174 |
Кронштейн |
|
| 66 |
ШНЧ-М12Х40 |
Шпилька |
|
| 67 |
ШНЧА-М12Х35 |
Шпилька |
|
| 68 |
ШС-6Х32 |
Шпонка сегментная |
|
| 69 |
СМД1-2155 |
Прокладка |
|
| 70 |
Н-6294 |
Сальник самоподвижной каркасный 60-85-12 |
|
| 71 |
СДМ14-2133А |
Кольцо упорное |
|
| 72 |
БНП-М8Х25 |
Болт |
|
| 73 |
ШПН-8 |
Шайба пружинная |
|
| 74 |
Ш-5Х30 |
Шплинт |
|
| 75 |
ШШ-18,5 |
Шайба |
|
| 76 |
СМД7-2138 |
Пружина |
|
| 77 |
СМД14-2121 |
Прокладка |
|
| 78 |
СМД7-2140А |
Палец нажимного диска |
|
| 79 |
СМД55-0511 |
Подпятник |
|
| 80 |
ГУН-М16 |
Гайка |
|
| 81 |
15К-2123 |
Болт регулировочный |
|
| 82 |
15К-2119 |
Уравнитель |
|
| 83 |
СМД1-2137 |
Колпачок нажимной |
|
| 84 |
СМД1-2136А |
Втулка |
|
| 86 |
СМД1-2135 |
Пружина внутренняя |
|
| 86 |
СМД1-2144 |
Пружина внешняя |
|
| 87 |
15К-2122 |
Болт специальный |
|
