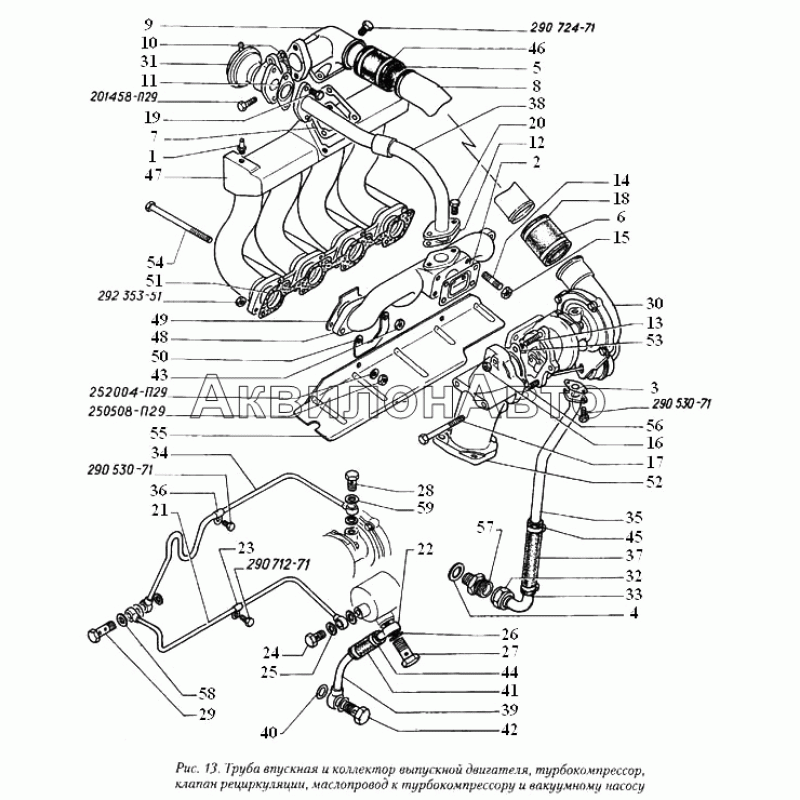

Номер детали |
Наименование детали |
|
201458-П29 |
Болт М8-6gх25 ОСТ 37.001.123-96 |
|
|
250508-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 |
|
|
252004-П29 |
Шайба 6 ОСТ 37.001.144-96 |
|
|
290530-71 |
Болт М6х16 (3802321/0) |
|
|
290712-71 |
Болт М6х16 (9000273/0) |
|
|
290724-71 |
Болт М8х25 (9000271/0) |
|
|
292353-51 |
Гайка М8 (9000056/0) |
|
| 1 |
560.1118386 |
Штуцер шланга датчика (2203376/1) |
|
| 2 |
560.1118410 |
Прокладка турбокомпрессора |
|
| 3 |
560.1118358 |
Прокладка фланца трубки слива (2203278/0) |
|
| 4 |
560.1118361 |
Прокладка |
|
| 5 |
560.1118411 |
Шланг нагнетательный (2177624/1) |
|
| 6 |
560.1118411 |
Шланг нагнетательный (2177624/1) |
|
| 7 |
560.1118414 |
Прокладка нагнетательного патрубка (2203547/0) |
|
| 8 |
560.1118510 |
Труба нагнетательная |
|
| 9 |
560.1118512 |
Патрубок нагнетательный впускной трубы (2203545/1) |
|
| 10 |
560.1118521 |
Прокладка заглушки (2203612/0) |
|
| 11 |
560.1118521 |
Прокладка заглушки (2203612/0) |
|
| 12 |
560.1118521 |
Прокладка заглушки (2203612/0) |
|
| 13 |
560.1118603 |
Шпилька М8х40 |
|
| 14 |
560.1118605 |
Шпилька М10х22 |
|
| 15 |
560.1118611 |
Гайка М10 |
|
| 16 |
560.1118611 |
Гайка М10 |
|
| 17 |
560.1118613 |
Болт М8х100 |
|
| 18 |
ТОRRО40-60/9-С7W1 |
Хомут 40-60 |
|
| 19 |
560.1213023 |
Болт М8х16 |
|
| 20 |
560.1213023 |
Болт М8х16 |
|
| 21 |
560.3548110 |
Маслопровод вакуумного насоса (2203567/1) |
|
| 22 |
560.3548116 |
Трубка верхняя |
|
| 23 |
560.3548126 |
Скоба (2203574/0) |
|
| 24 |
560.3548276 |
Болт-штуцер 10 |
|
| 25 |
560.3548277 |
Прокладка 10х14 |
|
| 26 |
560.3548359 |
Прокладка |
|
| 27 |
560.3548385 |
Болт-штуцер |
|
| 28 |
560.1118381 |
Болт-штуцер 12 |
|
| 29 |
560.1118383 |
Болт-штуцер двойной (2203591/0) |
|
| 30 |
2203505/0 |
Турбокомпрессор К04-2072 GАА (560.111801 ОДС) |
|
| 31 |
2203626/0 |
Клапан рециркуляции (560.1213010ДС) |
|
| 32 |
3306-8120052 |
Гайка накидная |
|
| 33 |
4301-8120050 |
Труба соединительная с ниппелем |
|
| 34 |
560.1118330 |
Маслопровод к турбокомпрессору (2203552/0) |
|
| 35 |
560.1118340-10 |
Трубка слива с фланцем |
|
| 36 |
560.1118367 |
Скоба (2205232/0) |
|
| 37 |
560.1118373-10 |
Шланг слива масла из турбокомпрессора |
|
| 38 |
560.1213010 |
Трубка системы рециркуляции (2203610/1) |
|
| 39 |
560.3548118 |
Трубка нижняя |
|
| 40 |
560.3548359 |
Прокладка |
|
| 41 |
560.3548371 |
Шланг |
|
| 42 |
560.3548385 |
Болт-штуцер |
|
| 43 |
562.1118611 |
Гайка М8 самостопорящаяся |
|
| 44 |
ТОRRО12-22/9-С6W1 |
Хомут 12-18 |
|
| 45 |
ТОRRО16-27/9-С6W1 |
Хомут |
|
| 46 |
ТОRRО40-60/9-С7W1 |
Хомут 40-60 |
|
| 47 |
560.1008015 |
Труба впускная (2203550/0) |
|
| 48 |
560.1008025 |
Коллектор выпускной (2203494/0) |
|
| 49 |
560.1008027 |
Прокладка коллектора (2174762/2) |
|
| 50 |
560.1008059 |
Пластина коллектора (2174048/0) |
|
| 51 |
560.1008080 |
Прокладка впускной трубы (2203541/0) |
|
| 52 |
560.1008108 |
Патрубок выпускной |
|
| 53 |
560.1008109 |
Прокладка выпускного патрубка (2203553/0) |
|
| 54 |
560.1008119 |
Болт М8х140 |
|
| 55 |
560.1008190 |
Кожух коллектора (2203537/0) |
|
| 56 |
560.1008301 |
Шпилька М8х30 |
|
| 57 |
560.1118350 |
Штуцер слива |
|
| 58 |
560.1118355 |
Прокладка |
|
| 59 |
560.1118355 |
Прокладка |
|
