| № | Номер детали | Наименование детали | |
|---|---|---|---|

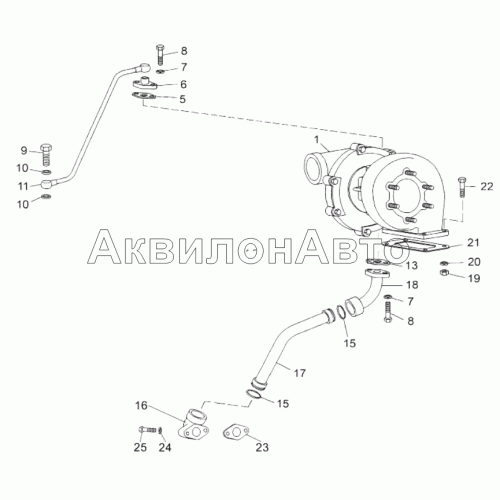

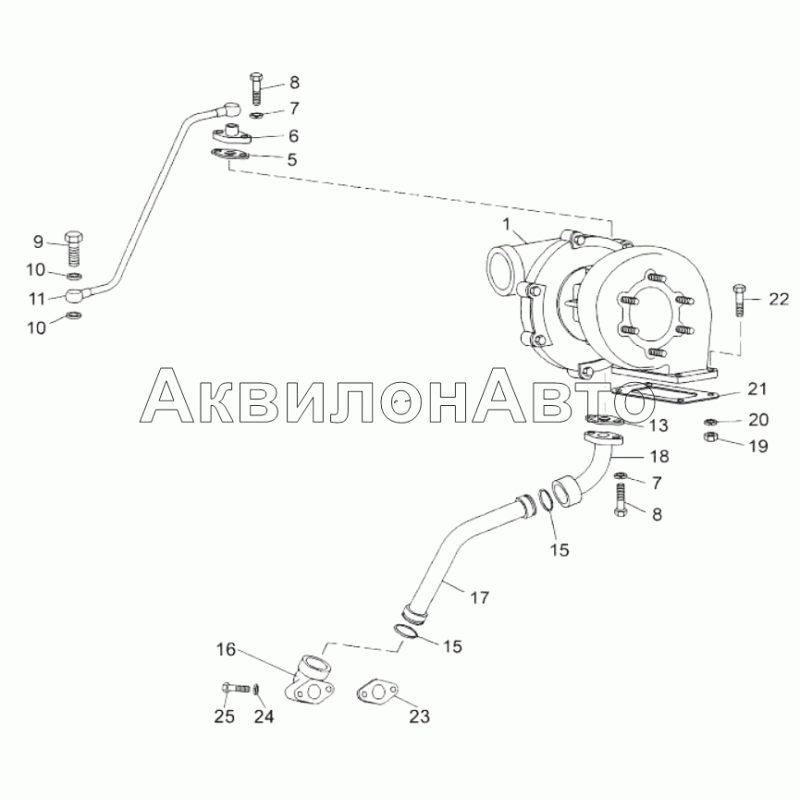

| 8424.1118010 | Турбокомпрессор в сборе | ||
| 1 | 3990033091 | Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22) | |
| 5 | 238Ф-1118225 | Прокладка | |
| 6 | 238Ф-1118224 | Фланец подвода масла к турбокомпрессору |
Фланец подвода масла к турбокомпрессору
|
| 7 | 252136-П2 | Шайба 10.ОТ |
Шайба 10.ОТ
|
| 8 | 201497-П29 | Болт М10х25 | |
| 9 | 310096-П29 | Болт М14х1,5х30 | |
| 10 | 312326-П | Прокладка 14х19х1,5 | |
| 11 | 8421.1118220 | Трубка подвода масла | |
| 13 | 8423.1118322 | Прокладка | |
| 15 | 2531116149 | Кольцо 030-036-36-2-5 | |
| 16 | 8421.1118248 | Патрубок сливной нижний | |
| 17 | 8421.1118230 | Трубка слива масла | |
| 18 | 8421.1118246 | Патрубок сливной верхний | |
| 19 | 250517-П29 | Гайка М10х1,25-6Н | |
| 20 | 312300-П2 | Шайба 10,5 | |
| 21 | 238Ф-1118158 | Прокладка |
Прокладка
|
| 22 | 201684-П29 | Болт М10х1,25х45 | |
| 23 | 8423.1118322 | Прокладка | |
| 24 | 252135-П2 | Шайба 8.Т | |
| 25 | 201469-П29 | Болт М8х1,25х55 | |
