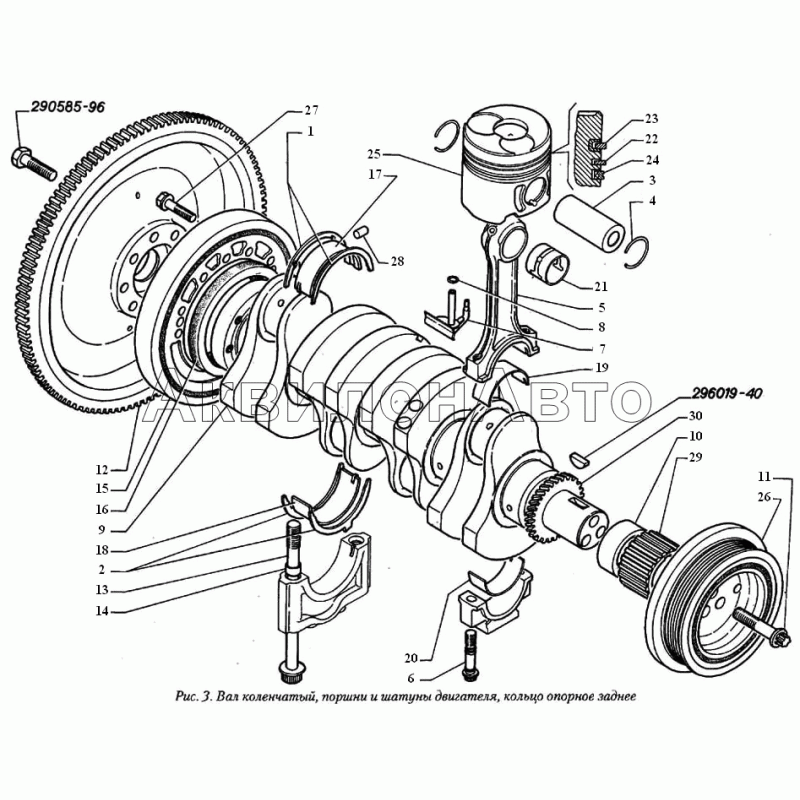

Номер детали |
Наименование детали |
|
290585-96 |
Болт М10х 40 (9000268/0) |
|
|
296019-40 |
Шпонка сегментная 8х9 (3960012/0) |
|
| 1 |
2172471/К |
Шайба упорного подшипника |
|
| 2 |
2172472/К |
Шайба упорного подшипника |
|
| 3 |
560.1004020 |
Палец поршневой (2178038/0) |
|
| 4 |
560.1004022 |
Кольцо стопорное(2309135/0) |
|
| 5 |
560.1004045 |
Шатун с крышкой и втулкой (2178514/0) |
|
| 6 |
560.1004062 |
Болт шатуна (2178532/0) |
|
| 7 |
560.1004104 |
Форсунка охлаждения (2178478/0) |
|
| 8 |
560.1004122 |
Кольцо уплотнительное (2173533/0) |
|
| 9 |
560.1005020 |
Вал коленчатый (2173250/0) |
|
| 10 |
560.1005026 |
Втулка (2172316/1) |
|
| 11 |
560.1005066 |
Болт крепления гасителя крутильных колебаний (2205328/8) |
|
| 12 |
560.1005115 |
Маховик (2203497/О) |
|
| 13 |
560.1005158 |
Болт крепления крышек коренных подшипников (2174329/0) |
|
| 14 |
560.1005159 |
Втулка установочная (2172799/0) |
|
| 15 |
560.1005161 |
Кольцо опорное заднее (2174992/1) |
|
| 16 |
2172289/1 |
Манжета с пружиной задняя (560.1005154ДС) |
|
| 17 |
2172469/К |
Вкладыш коренного подшипника верхний |
|
| 18 |
2172470/К |
Вкладыш коренного подшипника нижний |
|
| 19 |
2172684/К |
Шатунный подшипник верхний |
|
| 20 |
2172685/К |
Шатунный подшипник нижний |
|
| 21 |
2178488/К |
Втулка шатуна |
|
| 22 |
2178591/А |
Кольцо поршневое компрессионное второе |
|
| 23 |
2178592/А |
Кольцо поршневое компрессионное верхнее |
|
| 24 |
2178593/А |
Кольцо маслосъемное |
|
| 25 |
2178799/В |
Поршень (560. 1004015ДС) |
|
| 26 |
2203498/0 |
Гаситель крутильных колебаний (560.1005070ДС) |
|
| 27 |
560.1005167 |
Болт фланцевый (2178579/2) |
|
| 28 |
560.1005204 |
Штифт 8х12 |
|
| 29 |
560.1006016 |
Зубчатый шкив коленчатого вала |
|
| 30 |
560.1011071 |
Шестерня ведущая (2172584/0) |
|
