Номер детали |
Наименование детали |
|

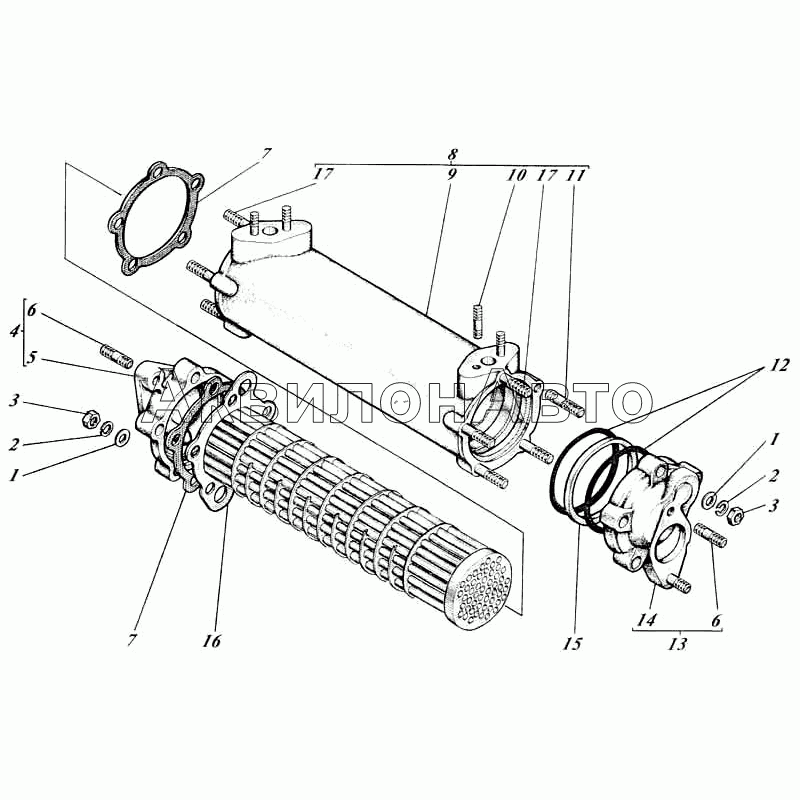

442-56-11с2 |
Жидкостно-масляный теплообменник |
|
| 1 |
Шайба А10х2.01.08кп [10450] |
Шайба А10х2.01.08кп |
|
| 2 |
Шайба 10.65Г.05 [6402] |
Шайба 10.65Г.05 |
|
| 3 |
Гайка М10-6Н.6.016 [5915] |
Гайка М10-6Н.6.016 |
|
| 4 |
463-11с5-10-01 |
Крышка |
|
| 5 |
463-1102-10-01 |
Крышка |
|
| 6 |
Шпилька 2М10-2r76gх28.56.013 [22036] |
Шпилька 2М10-2r76gх28.56.013 |
|
| 7 |
463-1113-10 |
Прокладка |
|
| 8 |
442-56-11с4 |
Корте |
|
| 9 |
442-56-1101 |
Корпус |
|
| 10 |
Шпилька 2М8-2r/6gх30.58.013 [22036] |
Шпилька 2М8-2r/6gх30.58.013 |
|
| 11 |
Шпилька 2М10-2r/6gх45.56.013 [22036] |
Шпилька 2М10-2r/6gх45.56.013 |
|
| 12 |
Кольцо 104-110-36-2-3 [18829] |
Кольцо 104-110-36-2-3 |
|
| 13 |
463-11с5-10-02 |
Крышка |
|
| 14 |
463-1102-10-02 |
Крышка |
|
| 15 |
Кольцо [463-1106-10] |
Кольцо |
|
| 16 |
442-10.1013.200 |
Сердцевина теплообменника |
|
| 17 |
Шпилька [442-56-1145] |
Шпилька |
|
