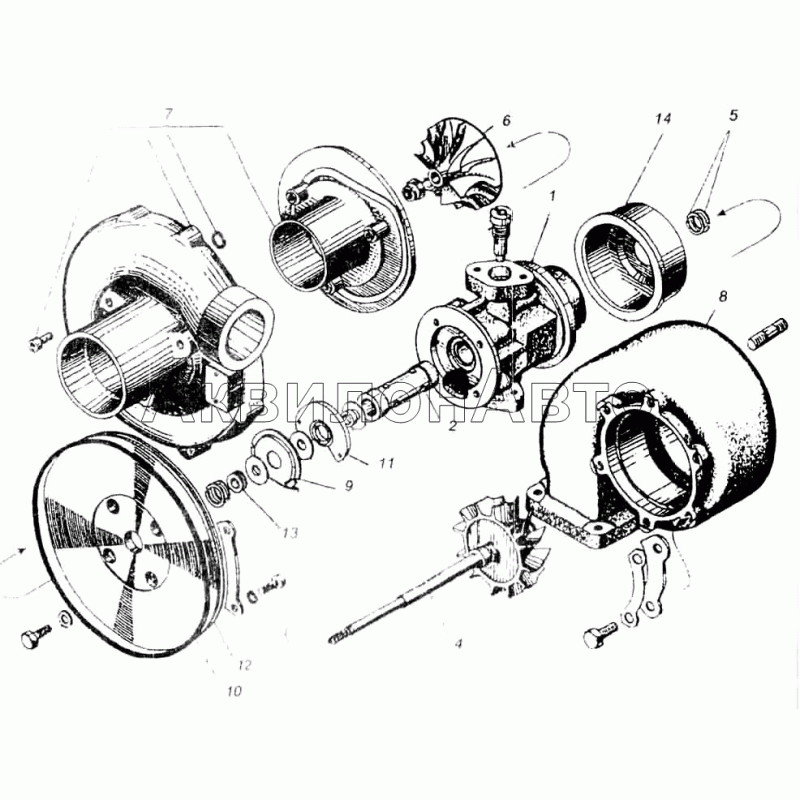

Номер детали |
Наименование детали |
|
12.1118010-03 |
Турбокомпрессор |
|
|
12.1118010-04 |
Турбокомпрессор |
|
|
12.1118010-08 |
Турбокомпрессор правый в сборе |
|
|
12.1118010-09 |
Турбокомпрессор левый в сборе |
|
| 1 |
12.1118024 |
Корпус подшипника |
|
| 2 |
12 1118030 |
Втулка подшипников |
|
| 3 |
12.1118036 |
Болт стопорный |
|
| 4 |
12.1118086 |
Колесо турбины с валом в сборе |
|
| 5 |
12.1118106 |
Кольцо уплотнительное |
|
| 6 |
12.1118110 |
Колесо компрессора |
|
| 7 |
12.1118130 |
Корпус компрессора в сборе |
|
| 8 |
12.1118154 |
Корпус турбины |
|
| 9 |
12.1118180 |
Экран маслосбрасывающий |
|
| 10 |
12.1118240 |
Кольцо уплотнительное |
|
| 11 |
12 1118272 |
Подшипник упорный |
|
| 12 |
12.1118280 |
Крышка корпуса подшипников |
|
| 13 |
12.1118283 |
Втулка уплотнительных колец |
|
| 14 |
12.1118294 |
Проставка корпуса турбины |
|
