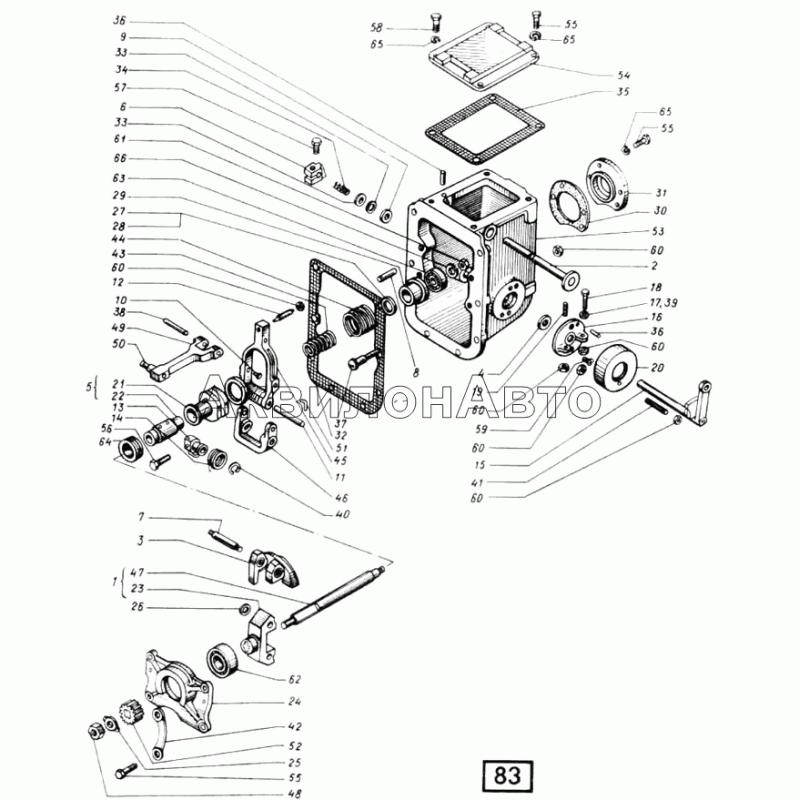

Номер детали |
Наименование детали |
|
16 |
Заглушка |
|
|
17-047 |
Прокладка наружной пружины |
|
|
80.17.019 |
Тяга регулятора |
|
|
В10.80.17.040 |
Груз регулятора |
|
| 1 |
80.17.012А |
Валик с крестовиной |
|
| 2 |
В2.80.17.074 |
Валик обогатителя |
|
| 3 |
А17-С11В |
Груз регулятора |
|
| 4 |
17-С4А |
Сальник корпуса регулятора |
|
| 5 |
17-С8-2 |
Муфта регулятора |
|
| 6 |
В2.80.17.513 |
Призма |
|
| 7 |
14.17.152-1 |
Ось груза |
|
| 8 |
17-002 |
Штифт установочный |
|
| 9 |
17-004А |
Сальник валика обогатителя |
|
| 10 |
17-010А |
Штырь вилки тяги регулятора |
|
| 11 |
17-012 |
Ось кронштейна вилки тяги регулятора |
|
| 12 |
17-013 |
Болт вилки тяги регулятора |
|
| 13 |
17-014-2А |
Втулка пружины |
|
| 14 |
17-016Б |
Пружина кронштейна |
|
| 15 |
17-018-2 |
Валик с рычагом |
|
| 16 |
17-020-1А |
Шайба упора валика рычага регулятора |
|
| 17 |
17-021 |
Прокладка регулировочная |
|
| 18 |
17-022-1 |
Болт регулировочный |
|
| 19 |
17-023 |
Шпилька-ограничитель |
|
| 20 |
17-027-2 |
Крышка упора |
|
| 21 |
17-028-2 |
Муфта регулятора |
|
| 22 |
17-029-2А |
Втулка муфты |
|
| 23 |
17-033-3 |
Крестовина груза |
|
| 24 |
17-036Г |
Гнездо шарикоподшипника |
|
| 25 |
17-038А |
Шайба валика |
|
| 26 |
17-044А |
Шайба оси груза |
|
| 27 |
17-050 |
Прокладка регулировочная |
|
| 28 |
17-050А |
Прокладка регулировочная |
|
| 29 |
17-052-2 |
Седло пружины регулятора |
|
| 30 |
17-055 |
Прокладка задней крышки регулятора |
|
| 31 |
17-056А |
Крышка регулятора задняя |
|
| 32 |
17-057 |
Прокладка корпуса регулятора |
|
| 33 |
17-061 |
Шайба сальника валика обогатителя |
|
| 34 |
17-062 |
Пружина |
|
| 35 |
17-067 |
Прокладка верхней крышки |
|
| 36 |
17-069 |
Штифт |
|
| 37 |
17-074 |
Болт-жесткий упор |
|
| 38 |
17-075-2 |
Ось вилки короткая |
|
| 39 |
17-079 |
Прокладка регулировочная |
|
| 40 |
17-090 |
Кольцо замковое |
|
| 41 |
17-092 |
Шпилька |
|
| 42 |
17-100 |
Шайба стопорная |
|
| 43 |
75.17.102 |
Пружина специальная |
|
| 44 |
75.17.103 |
Пружина специальная |
|
| 45 |
80.17.101 |
Вилка тяги регулятора |
|
| 46 |
80.17.102 |
Кронштейн вилки тяги регулятора |
|
| 47 |
80.17.103 |
Валик регулятора |
|
| 48 |
80.17.104 |
Гайка валика регулятора |
|
| 49 |
80.17.105 |
Тяга регулятора |
|
| 50 |
80.17.106 |
Кулачок тяги регулятора |
|
| 51 |
80.17.119 |
Шплинт |
|
| 52 |
Б80.17.204А |
Колесо зубчатое |
|
| 53 |
Л17-001-1В |
Корпус регулятора |
|
| 54 |
Л17-068-1А |
Крышка корпуса регулятора верхняя |
|
| 55 |
М6-6gх16.88 |
Болт |
|
| 56 |
М6-6gх20.88 |
Болт |
|
| 57 |
М8-6gХ16.88 |
Болт |
|
| 58 |
3М6-6gх16.66 |
Болт |
|
| 59 |
В1М6-6х12.58 |
Винт |
|
| 60 |
М6-6Н.8 |
Гайка |
|
| 61 |
М8-6Н.8 |
Гайка |
|
| 62 |
46203 |
Подшипник |
|
| 63 |
200 |
Подшипник |
|
| 64 |
8202 |
Подшипник |
|
| 65 |
665Г05 |
Шайба |
|
| 66 |
865Г05 |
Шайба |
|
