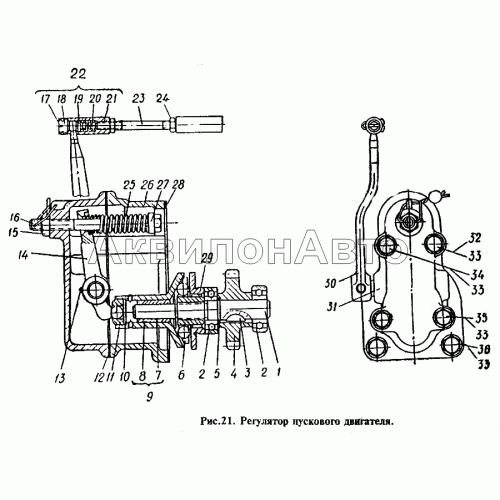

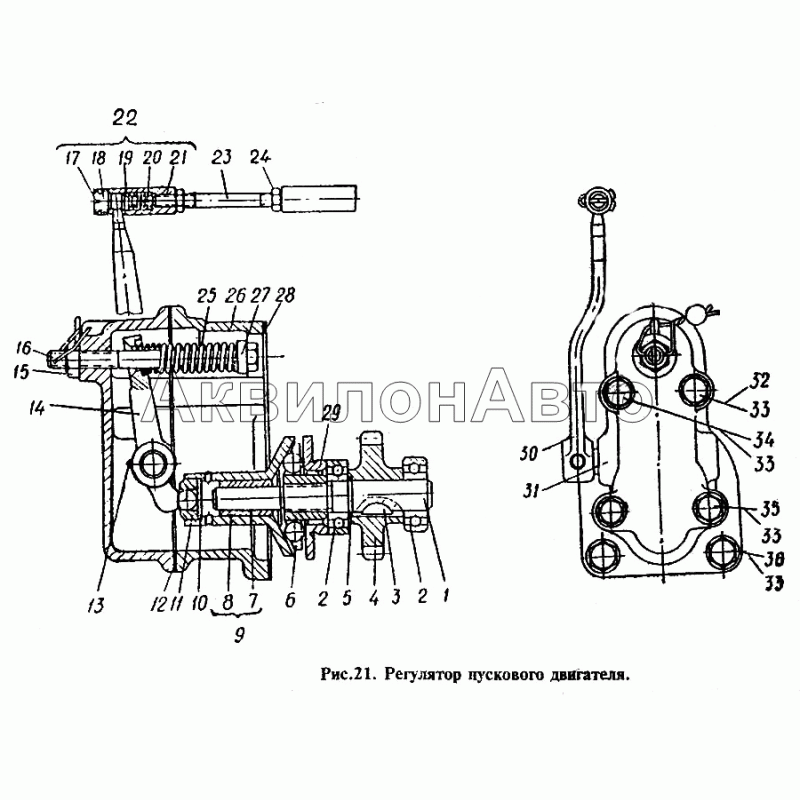

Номер детали |
Наименование детали |
| 1 |
Д-27101 |
Вал регулятора |
|
| 2 |
№202 |
Шарикоподшипник радиальный 15х35х11 |
|
| 3 |
ШС-4Х16 |
Шпонка сегментная |
|
| 4 |
Д-27102А |
Шестерня привода регулятора |
|
| 5 |
Д-27103 |
Кольцо стопорное |
|
| 6 |
Д-27105-1 |
Диск регулятора ведущий |
|
| 7 |
Д-27107 |
Втулка диска регулятора |
|
| 8 |
Д-27106 |
Диск регулятора подвижной |
|
| 9 |
Д-27С14 |
Диск регулятора со втулкой в сборе |
|
| 10 |
Д-27108 |
Шайба подвижного диска |
|
| 11 |
Д-27109 |
Тарелка шарика регулятора |
|
| 12 |
Д-27112Б |
Прокладка крышки |
|
| 13 |
ШКК-3Х20 |
Штифт конический |
|
| 14 |
Д-27116Б |
Рычаг регулятора |
|
| 15 |
ГУ-М8 |
Гайка |
|
| 16 |
Д-27118 |
Болт регулировочный пружины регулятора |
|
| 17 |
Ш-2Х20 |
Шплинт разводной |
|
| 18 |
Д-27129 |
Пробка муфты |
|
| 19 |
Д-27128 |
Подпятник шаровой головки |
|
| 20 |
Д-27127 |
Пружина муфты |
|
| 21 |
Д-27126 |
Корпус муфты |
|
| 22 |
Д-27С16 |
Шаровая муфта в сборе |
|
| 23 |
Д-27130 |
Тяга регулятора |
|
| 24 |
ГУН-М6 |
Гайка |
|
| 25 |
Д-27121А |
Пружина регулятора |
|
| 26 |
Д-27111А |
Корпус регулятора |
|
| 27 |
Д-27122А-1 |
Шайба пружины опорная |
|
| 28 |
Д-27110 |
Прокладка корпуса регулятора |
|
| 29 |
Д-27104 |
Шайба упорная |
|
| 30 |
Д-27С17 |
Рычаг регулятора с осью |
|
| 31 |
Д-27113А |
Крышка корпуса регулятора |
|
| 31 |
Д-27114 |
Втулка крышки |
|
| 31 |
Д-27С13Б |
Крышка со втулками в сборе |
|
| 32 |
БНП-М8Х115 |
Болт |
|
| 33 |
ШПН-8,5 |
Шайба пружинная |
|
| 34 |
БНП-М8Х95 |
Болт |
|
| 35 |
БНП-М8Х50 |
Болт |
|
| 36 |
БНП-М8Х45 |
Болт |
|
