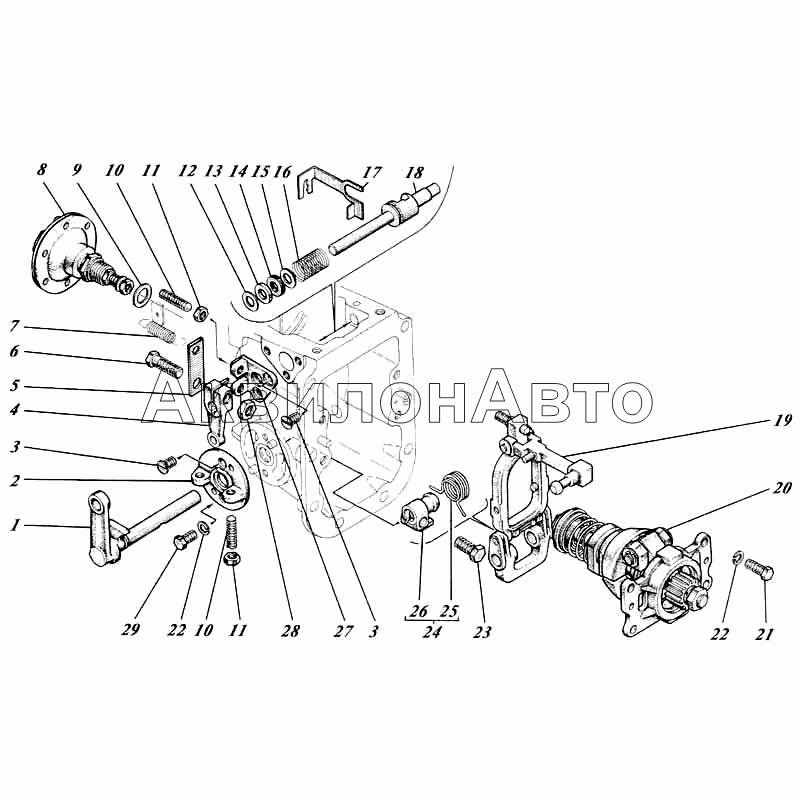

Номер детали |
Наименование детали |
|
442-17с1-01 |
Регулятор |
|
| 1 |
17-018-5 |
Валик с рычагом |
|
| 2 |
Шайба упора [17-020-2] |
Шайба упора |
|
| 3 |
Винт В1.М6-6gх12.58.016 [17475] |
Винт В1.М6-6gх12.58.016 |
|
| 4 |
442-17112 |
Рычаг |
|
| 5 |
442-17332 |
Планка |
|
| 6 |
Болт М8-6gх30.88.35.016 [7796] |
Болт М8-6gх30.88.35.016 |
|
| 7 |
442-17334 |
Пружина |
|
| 8 |
440-29с1 |
Корректор пневматический |
|
| 9 |
СМД7-1539 |
Прокладка |
|
| 10 |
Шпилька ограничитель [442-17119] |
Шпилька ограничитель |
|
| 11 |
Гайка М6-6Н.6.013 [5915] |
Гайка М6-6Н.6.013 |
|
| 12 |
Шайба [17-044А] |
Шайба |
|
| 13 |
442-17113 |
Проставка |
|
| 14 |
17-004-01 |
Сальник |
|
| 15 |
Шайба [17-044-01] |
Шайба |
|
| 16 |
17-062-02 |
Пружина валика обогатителя |
|
| 17 |
440-17110 |
Тяга пластинчатая |
|
| 18 |
442-17114 |
Валик обогатителя |
|
| 19 |
442-17с10 |
Вилка регулятора с тягой |
|
| 20 |
41-А17с9-1А |
Валик регулятора |
|
| 21 |
Болт М6-6gх16.88.35.016 [7798] |
Болт М6-6gх16.88.35.016 |
|
| 22 |
Шайба 6.65Г.05 [6402] |
Шайба 6.65Г.05 |
|
| 23 |
Болт М8-6gх25.88.35.05 [7796] |
Болт М8-6gх25.88.35.05 |
|
| 24 |
17с6-2 |
Втулка пружины |
|
| 25 |
17-016Б |
Пружина кронштейна |
|
| 26 |
17-014-3 |
Втулка пружины |
|
| 27 |
442-17111 |
Основание |
|
| 28 |
Гайка М8-6Н.6.016 [5915] |
Гайка М8-6Н.6.016 |
|
| 29 |
Болт М6-6gх14.88.35.016 [7798] |
Болт М6-6gх14.88.35.016 |
|
