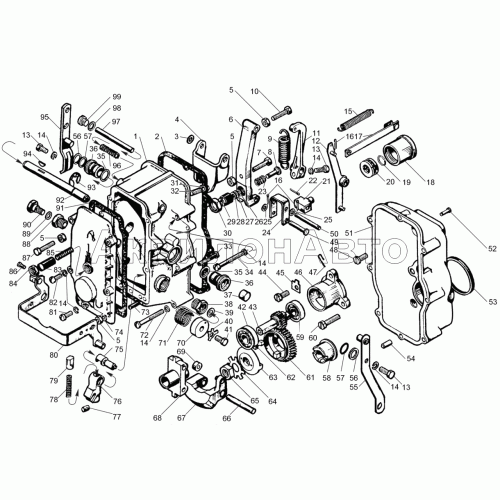

Номер детали |
Наименование детали |
|
236-1110020-Е |
Корпус регулятора в сборе |
|
|
236-1110040-А |
Державка грузов со стаканом в сборе |
|
|
236-1110040-А2 |
Державка грузов со стаканом в сборе |
|
|
423.1110404 |
Рычаг регулятора в сборе |
|
|
60.1110060-02 |
Муфта грузов в сборе |
|
|
801.1110404-21 |
Рычаг регулятора в сборе |
|
|
902.1110404-10 |
Рычаг регулятора в сборе |
|
| 1 |
60.1110129 |
Крышка регулятора |
|
| 2 |
236-1110154-А2 |
Прокладка крышки регулятора |
|
| 3 |
312700 |
Шайба |
|
| 4 |
60.1110080 |
Рычаг двуплечий |
|
| 5 |
1/58962/11 |
Гайка М6 |
|
| 6 |
238НБ-1110406-А2 |
Рычаг регулятора |
|
| 7 |
852350 |
Винт регулировочный |
|
| 8 |
423.1110412 |
Корректор |
|
| 9 |
90.1110462 |
Пружина регулятора |
|
| 10 |
852003 |
Болт регулировочный |
|
| 10 |
852005 |
Болт регулировочный |
|
| 11 |
236-1110466 |
Рычаг пружины |
|
| 12 |
60.111443-01 |
Рычаг рейки |
|
| 13 |
1/09021/21 |
Болт М6х14 |
|
| 14 |
1/05164/77 |
Шайба |
|
| 15 |
236-1110448 |
Пружина рычага рейки |
|
| 16 |
1/07342/01 |
Шплинт 2х15 |
|
| 17 |
236-1110454 |
Тяга рейки с планкой в сборе |
|
| 18 |
60.1110062-02 |
Муфта грузов |
|
| 19 |
236-1110067 |
Кольцо пружинное |
|
| 20 |
46 1611 0211 |
Шарикоподшипник 8102 |
|
| 21 |
236-1110065-Б |
Пята упорная |
|
| 21 |
60.1110065 |
Пята упорная |
|
| 22 |
1/07342/01 |
Шплинт 2х15 |
|
| 23 |
240Б-1110414-Б |
Пружина корректора |
|
| 23 |
421.1110414 |
Пружина корректора |
|
| 24 |
236-1110433 |
Серьга регулятора |
|
| 25 |
312370-П15 |
Шайба |
|
| 26 |
236-1110140 |
Шайба регулировочная |
|
| 27 |
236-1110141 |
Шайба регулировочная |
|
| 28 |
312652-П15 |
Шайба регулировочная |
|
| 29 |
240Б-1110416 |
Корпус пружины корректора |
|
| 30 |
870519-П15 |
Гайка М16 |
|
| 31 |
250511-П15 |
Гайка |
|
| 32 |
852364 |
Винт |
|
| 33 |
852357-П29 |
Винт |
|
| 34 |
310612-П15 |
Винт |
|
| 35 |
236-1106380 |
Кольцо уплотнительное |
|
| 36 |
236-1110476-Б |
Втулка вала рычага пружины |
|
| 37 |
313955 |
Заглушка |
|
| 38 |
236-1110134-Б |
Ввертыш оси кулисы |
|
| 39 |
236-1110394 |
Кольцо уплотнительное в сборе |
|
| 40 |
1/05164/77 |
Шайба |
|
| 41 |
1/09021/21 |
Болт М6х14 |
|
| 42 |
46 1212 1152 |
Шарикоподшипник 202А |
|
| 43 |
236-1110051-В |
Валик державки грузов |
|
| 44 |
310139-П15 |
Болт |
|
| 45 |
312529-П15 |
Шайба стопорная |
|
| 46 |
236-1110558-В |
Стакан подшипников валика державки |
|
| 47 |
236-1110042 |
Стопор пружинный |
|
| 48 |
45 7142 9588 |
Винт крепления корпуса регулятора |
|
| 49 |
320.88902 |
Палец |
|
| 50 |
236-1110066 |
Ось пяты упорной |
|
| 51 |
805/1110022-10 |
Корпус регулятора |
|
| 52 |
260003 |
Палец пружины рычага рейки |
|
| 53 |
236-1111196 |
Кольцо уплотнительное |
|
| 54 |
870770 |
Штифт 6x16 |
|
| 55 |
240Б-1110151 |
Рычаг управления |
|
| 56 |
312347 |
Шайба |
|
| 57 |
236-1110482 |
Кольцо уплотнительное |
|
| 58 |
236-1110518-Б |
Втулка ведущей шестерни |
|
| 59 |
46 1212 0838 |
Подшипник 200 |
|
| 60 |
01-7002-2840 |
Винт М8х20 |
|
| 61 |
236-11100516-БЗ |
Шестерня регулятора ведущая |
|
| 62 |
236-11100517-Б2 |
Сухарь шестерни |
|
| 63 |
236-11100521 |
Фланец втулки шестерни |
|
| 64 |
312556 |
Шайба |
|
| 65 |
1/07913/11 |
Гайка М14х1,5 |
|
| 66 |
236-1110049 |
Ось груза регулятора |
|
| 67 |
236-1110045 |
Груз регулятора в сборе |
|
| 67 |
240-1110045 |
Груз регулятора в сборе |
|
| 68 |
236-1110046-Б |
Державка грузов |
|
| 69 |
236-1110532 |
Ролик груза регулятора |
|
| 70 |
236-1110398 |
Крышка возвратной пружины |
|
| 71 |
236-1110396 |
Пружина скобы кулисы возвратная |
|
| 72 |
852381-П29 |
Винт крепления крышки регулятора |
|
| 73 |
236-1110200 |
Винт регулировочный |
|
| 74 |
60.1110498-01 |
Крышка смотрового люка |
|
| 74 |
805.1110498 |
Крышка смотрового люка |
|
| 75 |
236-1110136-Б |
Ось кулисы |
|
| 76 |
60.1110132 |
Кулиса |
|
| 77 |
60.1110220-02 |
Ползун кулисы |
|
| 78 |
175.1110227 |
Пружина фиксатора |
|
| 79 |
236-1110372-Б |
Фиксатор кулисы |
|
| 80 |
60.1110380 |
Скоба кулисы в сборе |
|
| 81 |
310611-П15 |
Винт |
|
| 82 |
852380-П29 |
Винт крепления крышки люка |
|
| 83 |
60.1110492-30 |
Корпус буферной пружины |
|
| 84 |
2108-1602254 |
Гайка |
|
| 85 |
236-1110490 |
Пружина буферная |
|
| 86 |
1/09775/11 |
Болт |
|
| 87 |
310142-П15 |
Болт регулировочный |
|
| 87 |
852003-П29 |
Болт |
|
| 88 |
236-11100392 |
Ввертыш оси скобы |
|
| 89 |
852204 |
Шайба |
|
| 90 |
236-1110390 |
Ось скобы |
|
| 91 |
236-1110499-А4 |
Прокладка крышки смотрового люка |
|
| 92 |
60.1110467-30 |
Вал рычага пружины |
|
| 93 |
236-1110471 |
Кольцо пружинное упорное |
|
| 94 |
314003-П |
Шпонка сегментная |
|
| 95 |
236-1110151 |
Рычаг управления регулятором |
|
| 96 |
236-1110089 |
Пружина компенсационная |
|
| 97 |
236-1110088 |
Ось рычагов |
|
| 98 |
312446-П |
Шайба |
|
| 99 |
320.31018 |
Пробка |
|
