Номер детали |
Наименование детали |
|

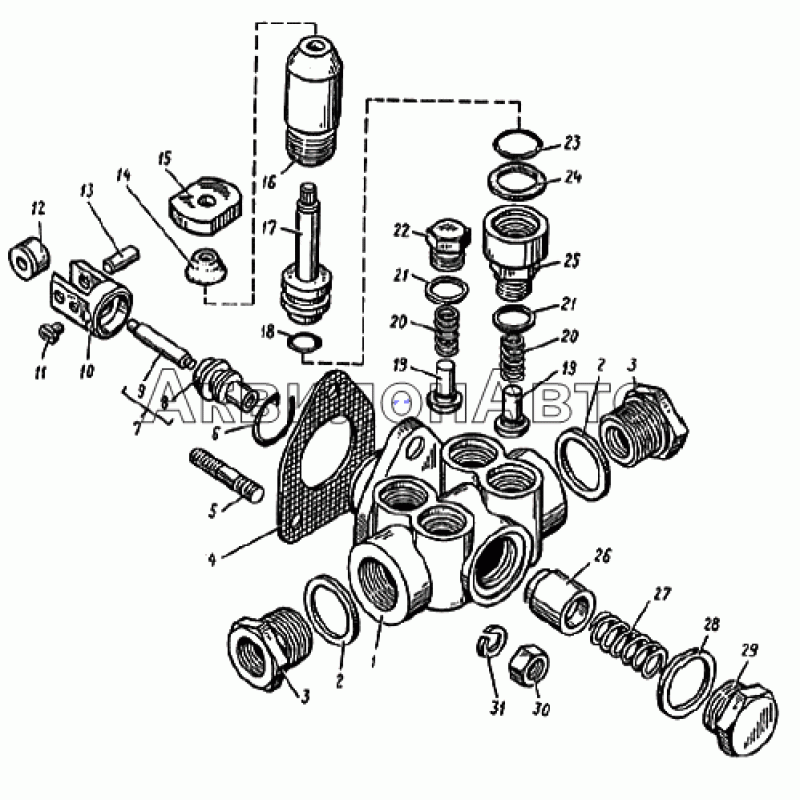

236Т-1106288-В |
Насос топливопрокачивающий (в сборе) |
|
|
44.1106010-01 |
Насос топливоподкачивающий (в сборе) |
|
| 1 |
44.1106013-10 |
Корпус насоса |
|
| 2 |
312768-П |
Прокладка |
|
| 3 |
316617-П29 |
Ввертыш |
|
| 4 |
240.1106285 |
Прокладка насоса |
|
| 5 |
4595361005 |
Шпилька М6х(Сn/4h)х16(12/10) |
|
| 6 |
236-1106256 |
Кольцо стопорное |
|
| 7 |
33.1106222 |
Шток со втулкой |
|
| 8 |
33.1106223 |
Втулка |
|
| 9 |
33.1106338 |
Шток |
|
| 10 |
42.1106240-20 |
Толкатель поршня |
|
| 11 |
236.1106246-Б |
Сухарь толкателя |
|
| 12 |
42.1106242-10 |
Ролик толкателя |
|
| 13 |
42.1106244-10 |
Ось ролика |
|
| 14 |
236-1106342 |
Колпачок защитный |
|
| 15 |
236-1106314-В |
Рукоятка |
|
| 16 |
236-1106292-Е |
Цилиндр топливопрокачивающего насоса |
|
| 17 |
236-1106298-Е |
Поршень топливопрокачивающего насоса |
|
| 18 |
2531112053 |
Кольцо 006-010-25-2-1 |
|
| 19 |
236-1106264 |
Клапан топливоподкачивающего насоса |
|
| 20 |
236-1106272 |
Пружина клапана |
|
| 21 |
852212 |
Шайба |
|
| 22 |
236Т-1106276 |
Пробка клапана |
|
| 23 |
2531113064 |
Кольцо 016-020-25-2-2 |
|
| 24 |
236-1106306-Б |
Кольцо |
|
| 25 |
236-1106324-Г |
Корпус цилиндра |
|
| 26 |
236-1106228 |
Поршень топливоподкачивающего насоса |
|
| 27 |
236-1106232 |
Пружина поршня |
|
| 28 |
2531113073 |
Кольцо 024-028-25-2-2 |
|
| 29 |
44.1106234 |
Пробка пружины |
|
| 30 |
250508-П29 |
Гайка М6 |
|
| 31 |
252134-П29 |
Шайба 6.Т |
|
