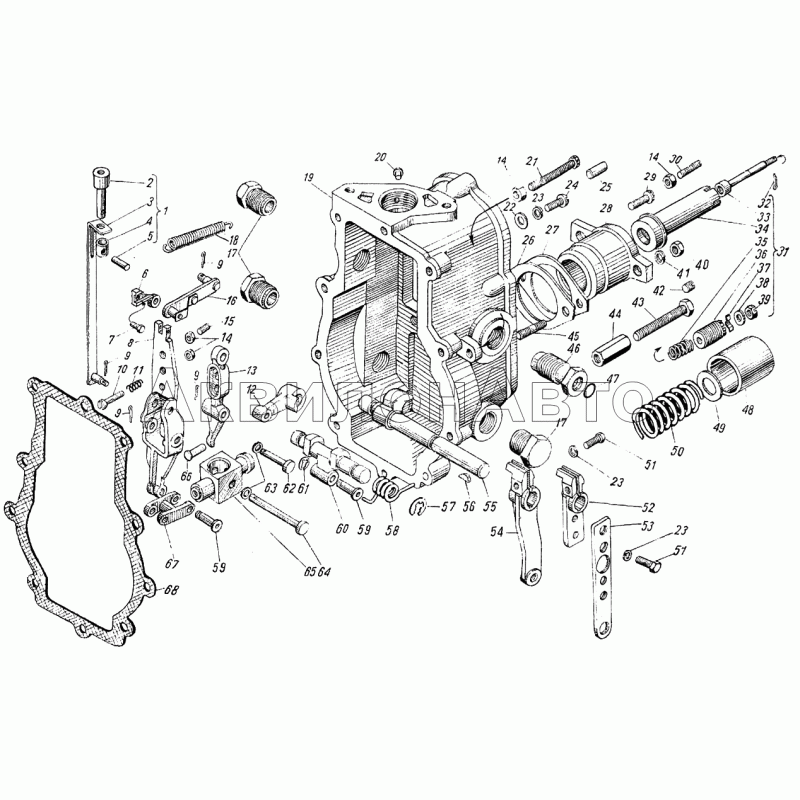

Номер детали |
Наименование детали |
|
923.1110020-40 |
Крышка регулятора в сборе |
|
| 1 |
921.1110911 |
Тяга с наконечником в сборе |
|
| 2 |
921.1110812 |
Наконечник штока |
|
| 3 |
921.1110915 |
Тяга с пальцем |
|
| 4 |
921.1110909 |
Втулка упорная |
|
| 5 |
320-888624 |
Штифт |
|
| 6 |
92.1110460-10 |
Поводок |
|
| 7 |
1/09776/11 |
Болт М5х12 |
|
| 8 |
921.1110164-10 |
Рычаг регулятора |
|
| 8 |
921.11110160 |
Рычаг регулятора в сборе |
|
| 9 |
320.88853 |
Шплинт 2х15 |
|
| 10 |
92.1110388-20 |
Винт регулировочный корректора |
|
| 11 |
92.1110176-20 |
Пружина обратного корректора |
|
| 12 |
92.1110569 |
Поводок кривошипа |
|
| 13 |
92.1110267-10 |
Рычаг обратного корректора |
|
| 14 |
1/58962/11 |
Гайка М6 |
|
| 15 |
320.22020 |
Винт М6х18 |
|
| 16 |
92.1110030-10 |
Тяга рейки с планкой пружинной в сборе |
|
| 17 |
92.1110189 |
Втулка |
|
| 18 |
92.1110448 |
Пружина рейки |
|
| 19 |
921.1110024-40 |
Крышка регулятора |
|
| 20 |
320.88146 |
Винт М5 |
|
| 21 |
320-88019 |
Болт регулировочный М6х40 |
|
| 22 |
1/26397/01 |
Шайба Ф6х11 |
|
| 23 |
1/05164/77 |
Шайба пружинная 6 |
|
| 24 |
320.88148 |
Винт М6 |
|
| 25 |
258639-П |
Штифт |
|
| 26 |
92.1110117 |
Прокладка регулировочная гильзы |
|
| 27 |
92.1110117-10 |
Прокладка регулировочная гильзы |
|
| 28 |
922.1110116 |
Гильза главной пружины |
|
| 29 |
320.88149 |
Винт М6 |
|
| 30 |
320.22021 |
Винт М6х30 |
|
| 31 |
922.1110170-10 |
Корректор регулятора в сборе |
|
| 32 |
1/07950/01 |
Шплинт 1,5х10 |
|
| 33 |
922.1110412 |
Корректор |
|
| 34 |
922.1110179 |
Корпус пружины корректора |
|
| 35 |
92.1110414-10 |
Пружина корректора |
|
| 36 |
922.1110177 |
Гайка корректора |
|
| 37 |
922.1110461 |
Стопор |
|
| 38 |
870601-П |
Шайба 5 |
|
| 39 |
870518-П |
Гайка М5 |
|
| 40 |
1/61008/21 |
Гайка М8 |
|
| 41 |
1/05166/77 |
Шайба Ф8 |
|
| 42 |
320-88136 |
Винт М6х9 |
|
| 43 |
320-88015 |
Болт М6 |
|
| 44 |
922.1110029 |
Гайка М6 |
|
| 45 |
320-88231 |
Шпилька М8х25 |
|
| 46 |
92.1110188 |
Втулка |
|
| 47 |
236-1110394 (25 3111 0239) |
Кольцо уплотнительное оси кулисы |
|
| 48 |
922.1110166 |
Стакан главной пружины |
|
| 49 |
922.1110960 |
Прокладка регулировочная главной пружины |
|
| 50 |
922.1110114-20 |
Пружина главная регулятора |
|
| 51 |
1/09022/21 |
Болт М6х16 |
|
| 52 |
92.1110184-90 |
Рычаг управления регулятором |
|
| 53 |
92.1110207 |
Рычаг прицепной |
|
| 54 |
92.1110184-40 |
Рычаг управления регулятором |
|
| 55 |
922.1110182-30 |
Ось рычага управления с кулачком в сборе |
|
| 56 |
314003-П |
Шпонка |
|
| 57 |
1/10879/76 |
Шайба стопорная 7 |
|
| 58 |
923.1110237 |
Пружина кривошипа регулятора |
|
| 59 |
92.1110238 |
Палец кривошипа |
|
| 60 |
92.1110234 |
Кривошип регулятора |
|
| 61 |
320-88967 |
Кольцо пружинное упорное |
|
| 62 |
320-88903 |
Палец |
|
| 63 |
1/26397/01 |
Шайба Ф6х11 |
|
| 64 |
320.33001 |
Палец |
|
| 65 |
922.1110168 |
Ползун рычага регулятора |
|
| 66 |
92.1110174-10 |
Толкатель обратного корректора |
|
| 67 |
92.1110433 |
Серьга |
|
| 68 |
92.1110016-11 |
Прокладка крышки регулятора |
|
