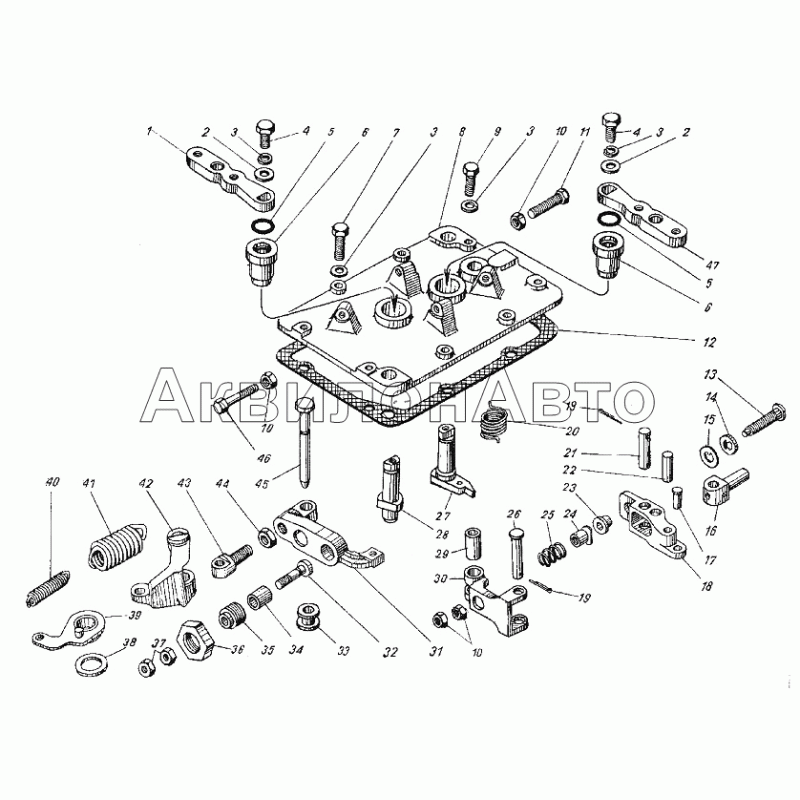

Номер детали |
Наименование детали |
| 1 |
32.1110184 |
Рычаг управления регулятором |
|
| 2 |
1/26444/01 |
Шайба 06х15 |
|
| 3 |
1/11977/71 |
Шайба 06 |
|
| 4 |
1/09022/21 |
Болт М6х16 |
|
| 5 |
33.1110949 |
Кольцо уплотнительное |
|
| 6 |
33.1110476 |
Втулка рычага управления |
|
| 7 |
1/09026/21 |
Болт М6х25 |
|
| 8 |
32.1110024 |
Крышка регулятора верхняя в сборе |
|
| 8 |
33.1110025 |
Крышка регулятора верхняя |
|
| 9 |
870003-П29 |
Болт М6х20 |
|
| 10 |
1/58962/11 |
Гайка М6 |
|
| 11 |
870001-П29 |
Болт регулировочный М6х30 |
|
| 12 |
33.1110026 |
Прокладка |
|
| 13 |
33.1110172-21 |
Шток корректора |
|
| 14 |
33.1110952 |
Шайба стопорная |
|
| 15 |
33.1110954 |
Шайба стопорная |
|
| 16 |
33.1110065-11 |
Пята упорная |
|
| 17 |
33.1110958 |
Палец |
|
| 17 |
333.1110160-21 |
Рычаги регулятора с корректорами |
|
| 18 |
33.1110163-10 |
Рычаг рейки |
|
| 19 |
1/07342/01 |
Шплинт 2х15 |
|
| 20 |
33.1110396-01 |
Пружина возвратная рычага |
|
| 21 |
870779-П |
Палец D7х32 |
|
| 22 |
870769-П |
Штифт D6х25 |
|
| 23 |
33.1110174-10 |
Толкатель корректора |
|
| 24 |
33.1110177-01 |
Гайка корректора |
|
| 25 |
33.1110176 |
Пружина корректора |
|
| 26 |
32.1110094 |
Палец рычага муфты |
|
| 27 |
33.1110596 |
Рычаг выключения подачи |
|
| 28 |
33.1110467 |
Вал рычага управления |
|
| 29 |
33.1110420 |
Втулка рычага регулятора |
|
| 30 |
33.1110162 |
Рычаг муфты грузов |
|
| 31 |
333.1110164-30 |
Рычаг регулятора |
|
| 32 |
33.1110412-10 |
Корректор |
|
| 33 |
33.1110089 |
Втулка дистанционная |
|
| 34 |
332.1110544 |
Втулка дистанционная |
|
| 35 |
33.1110416 |
Корпус пружины корректора |
|
| 36 |
870519-П15 |
Гайка М16 |
|
| 37 |
320-88333 |
Гайка М5 |
|
| 38 |
870456-П15 |
Шайба 016 |
|
| 39 |
33.1110505 |
Рычаг стартовой пружины в сборе |
|
| 40 |
333.1110448-20 |
Пружина рычага реек |
|
| 41 |
333.1110462-20 |
Пружина регулятора |
|
| 42 |
33.1110466 |
Рычаг пружины |
|
| 43 |
33.1110080-10 |
Болт регулировочный |
|
| 44 |
870505-П29 |
Гайка М10х1 |
|
| 45 |
33.1110088 |
Ось рычага регулятора |
|
| 46 |
320-88019 |
Болт регулировочный М6х40 |
|
| 47 |
3331.1110184 |
Рычаг останова |
|
