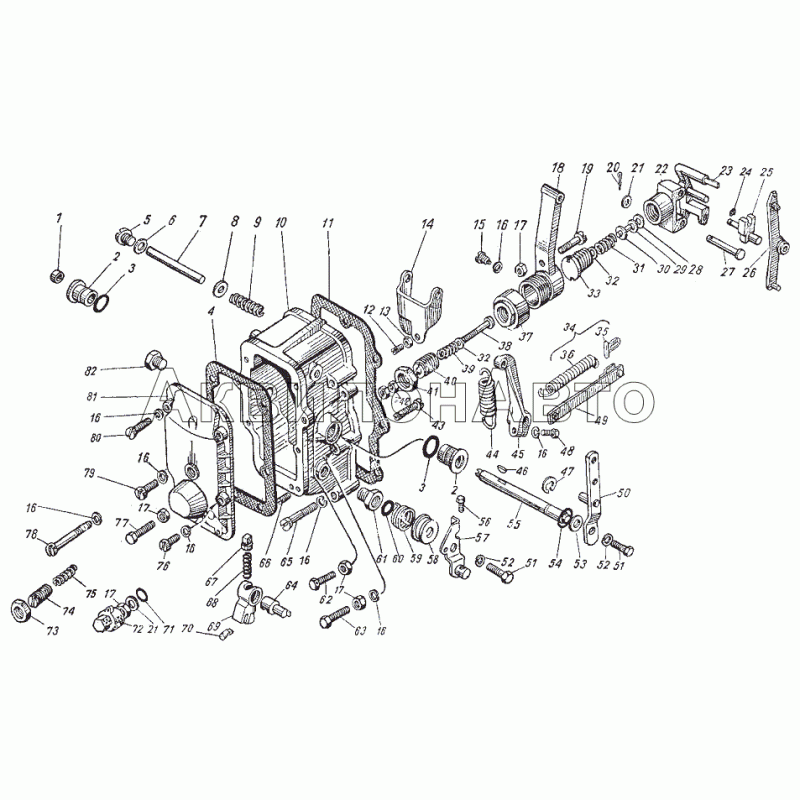

Номер детали |
Наименование детали |
|
175.1110130 |
Кулиса в сборе |
|
| 1 |
313955-П29 |
Заглушка |
|
| 2 |
236Т-1110476-Б |
Втулка вала |
|
| 3 |
25 3111 3064 |
Кольцо |
|
| 4 |
236-1110499-А3 |
Прокладка крышки |
|
| 5 |
852369-П29 |
Винт-заглушка |
|
| 6 |
852205 |
Шайба |
|
| 7 |
236-1110088 |
Ось рычагов |
|
| 8 |
312700 |
Шайба |
|
| 9 |
236-1110089 |
Пружина компенсационная |
|
| 10 |
60.1110129 |
Крышка регулятора |
|
| 11 |
236-1110154-А |
Прокладка крышки |
|
| 12 |
852364-П15 |
Винт |
|
| 13 |
250511-П15 |
Гайка |
|
| 14 |
60.1110080 |
Рычаг двуплечий |
|
| 15 |
852351-П15 |
Винт стопорный |
|
| 16 |
252154-П29 |
Шайба |
|
| 17 |
250508-П29 |
Гайка |
|
| 18 |
805.1110406 |
Рычаг регулятора |
|
| 19 |
852350-П15 |
Винт |
|
| 20 |
158012-П15 |
Шплинт |
|
| 21 |
312370-П29 |
Шайба |
|
| 22 |
60.1110263 |
Втулка корректора |
|
| 23 |
60.1110266 |
Рычаг корректора в сборе |
|
| 24 |
60.1110418 |
Шайба упорная |
|
| 25 |
60.1110223-02 |
Кулиса корректора |
|
| 26 |
60.1110441-01 |
Рычаг рейки в сборе |
|
| 27 |
852780 |
Палец |
|
| 28 |
236-1110140 |
Шайба |
|
| 29 |
236-1110141 |
Шайба |
|
| 30 |
807.1110264 |
Упор пружины |
|
| 31 |
185.1110414 |
Пружина корректора |
|
| 32 |
312652-П15 |
Шайба |
|
| 33 |
852881-П |
Пробка |
|
| 34 |
60.1110438 |
Пружина рычага рейки в сборе |
|
| 35 |
60.1110449 |
Зацеп пружины |
|
| 36 |
60.1110448 |
Пружина рычага рейки |
|
| 37 |
852503-П15 |
Гайка |
|
| 38 |
185.1110412 |
Корректор |
|
| 39 |
421.1110414 |
Пружина корректора |
|
| 40 |
240Б-1110416 |
Корпус пружины корректора |
|
| 41 |
311512-П15 |
Гайка |
|
| 42 |
852517-П15 |
Гайка |
|
| 43 |
852372 |
Винт регулировочный |
|
| 44 |
90.1110462-10 |
Пружина регулятора |
|
| 45 |
60.1110466 |
Рычаг пружины |
|
| 46 |
314003-П |
Шпонка |
|
| 47 |
236-1110471 |
Кольцо пружинное упорное |
|
| 48 |
45 9346 5503 |
Болт |
|
| 49 |
423.1110454-01 |
Тяга рейки в сборе |
|
| 50 |
236Т-1110151 |
Рычаг управления регулятором |
|
| 51 |
201418-П29 |
Болт |
|
| 52 |
252134-П29 |
Шайба |
|
| 53 |
312347-П29 |
Шайба |
|
| 54 |
236-1110482 |
Кольцо уплотнительное |
|
| 55 |
902.1110467-10 |
Вал рычага пружины |
|
| 56 |
852006-П29 |
Болт |
|
| 57 |
185.1110380 |
Рычаг останова с поводком в сборе |
|
| 58 |
236Т1110398 |
Крышка возвратной пружины |
|
| 59 |
236Т-1110396 |
Пружина возвратная |
|
| 60 |
25 3111 0239 |
Кольцо уплотнительное оси кулисы |
|
| 61 |
236Т-1110134-Б |
Ввертыш оси кулисы |
|
| 62 |
852020-П29 |
Болт регулировочный |
|
| 63 |
852018-П29 |
Болт регулировочный |
|
| 64 |
236-1110136-Б |
Ось кулисы |
|
| 65 |
852381-П29 |
Винт крепления крышки регулятора |
|
| 66 |
175.1110200 |
Винт регулировочный |
|
| 66 |
236-1110200 |
Винт регулировочный |
|
| 67 |
236-1110372-Б |
Фиксатор кулисы |
|
| 68 |
175.1110227 |
Пружина фиксатора |
|
| 69 |
60.1110132 |
Кулиса |
|
| 70 |
60.1110220-02 |
Ползун кулисы |
|
| 71 |
25 3111 2013 |
Кольцо |
|
| 72 |
852920 |
Гайка колпачковая |
|
| 73 |
311511-П29 |
Гайка |
|
| 74 |
6007.1110492-10 |
Корпус буферной пружины |
|
| 75 |
236-1110490 |
Пружина буферная |
|
| 76 |
310611-П29 |
Винт |
|
| 77 |
852003- П29 |
Болт регулировочный |
|
| 78 |
310612- П29 |
Винт крепления крышки регулятора |
|
| 79 |
310600- П29 |
Винт крепления крышки смотрового люка |
|
| 80 |
852380- П29 |
Винт крепления крышки смотрового люка |
|
| 81 |
60.1110498-01 |
Крышка смотрового люка |
|
| 82 |
852880- П29 |
Пробка |
|
