- Производитель: ATLSP
- Модель: 64226-2201010-02
- Product SKU: 64226-2201010-02
- Цены и наличие уточняйте по телефонам
- +375 (29) 655-44-22
- +375 (29) 624-09-45
Описание

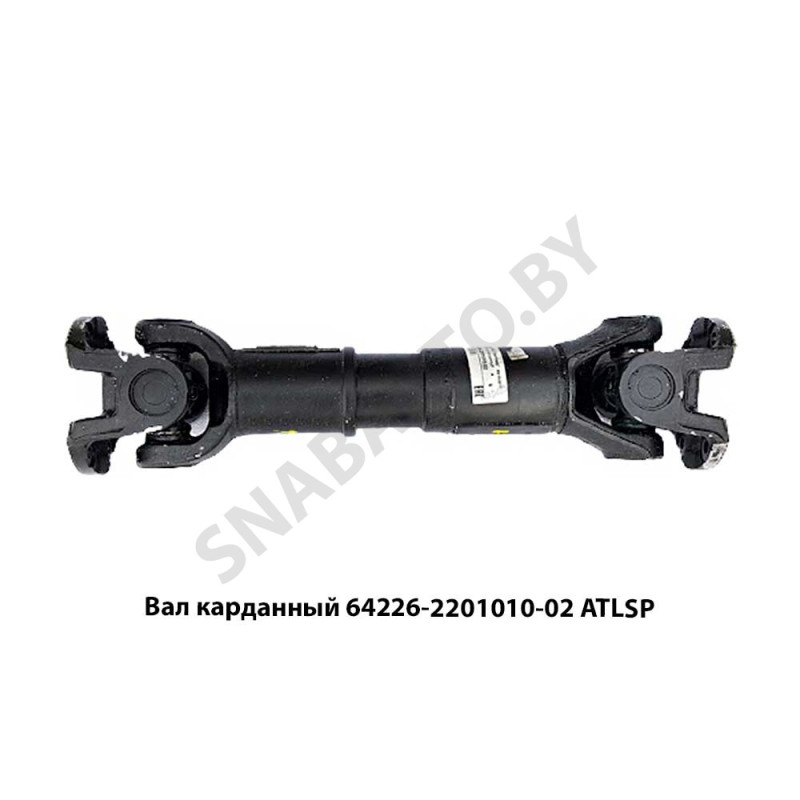

Вал карданный 64226-2201010-02 ATLSP. Код товара для заказа: 00-ГР013300
Технические характеристики:
- минимальная длина карданного вала (Lmin) = 722 mm,
- рабочий ход = 85 mm;
применяемые фланцы 53205-2205023-22 ("с торцевыми насечками"),
-присоединение фланца - 4 отверстия * 15 mm, диаметр по центрам противоположных отверстий - 150 mm;
применяемые крестовины 53205-2205025-12 (крепление стопорными кольцами),
- Наружный диаметр подшипника (D) = 50 mm, диаметр шипа крестовины (d) = 33,62 mm,
- Расстояние по торцам подшипников (H) = 155 mm, расстояние по торцам шипов (h) = 143 mm,
максимальный угол поворота шарнира a1=a2=30°,
максимальный крутящий момент до деформации (Мд) = 12500 Nm,
максимальный крутящий момент до разрушения (Мр) = 18000 Nm,
внутренний диаметр трубы и толщина стенки (dxS) = 94х4 mm;
масса карданного вала (M) = 40,8 kg
