Номер детали |
Наименование детали |
|
236-1111042-А |
Втулка рейки топливного насоса {а} |
|
|
33.1111306-01 |
Заглушка |
|
|
80.1111005-30 |

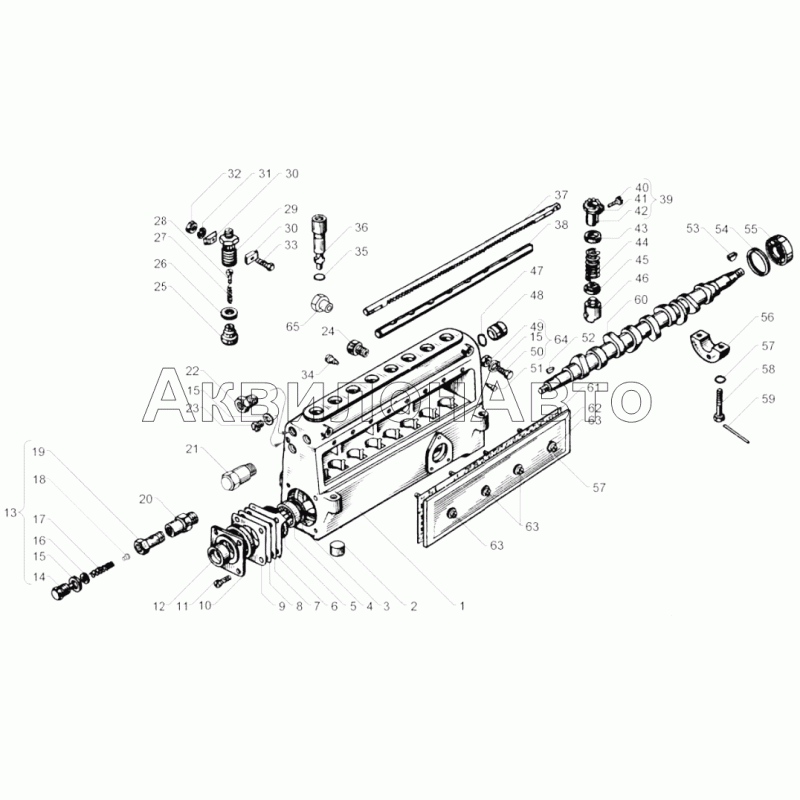

Топливный насос высокого давления в сборе (для двигателей ЯМЗ-238М2 (для автомобилей КрАЗ) и ЯМЗ-238АМ2) |
|
|
802.1111005-20 |
Топливный насос высокого давления в сборе (только для двигателя ЯМЗ-238КМ2) |
|
|
809.1111005-20 |
Топливный насос высокого давления в сборе (только для двигателя ЯМЗ-238ГМ2) |
|
| 1 |
80.1111021-30 |
Корпус насоса в сборе |
|
| 2 |
60.1111027 |
Заглушка |
|
| 3 |
852606-П15 |
Шайба |
|
| 4 |
4624120494 |
Подшипник |
|
| 5 |
236-1111196 |
Кольцо уплотнительное |
|
| 6 |
60.1111280-10 |
Указатель начала подачи топлива |
|
| 7 |
236-1111193 |
Прокладка крышки |
|
| 8 |
236-1111194 |
Прокладка крышки |
|
| 9 |
236-1111195 |
Прокладка крышки |
|
| 10 |
60.1111182-11 |
Крышка подшипника |
|
| 10 |
60.1111182-12 |
Крышка подшипника |
|
| 11 |
311200-П29 |
Винт |
|
| 12 |
2531312454 |
Манжета 2,2-25х42-2 |
|
| 13 |
60.1111282-01 |
Клапан перепускной в сборе |
|
| 14 |
320.88804 |
Пробка М10х1-6е |
|
| 15 |
852205 |
Шайба |
|
| 16 |
852210 |
Шайба |
|
| 17 |
60.1111289-10 |
Пружина |
|
| 17 |
60.1111289-12 |
Пружина перепускного клапана |
|
| 18 |
37.1111144 |
Клапан |
|
| 19 |
60.1111285-10 |
Корпус клапана |
|
| 20 |
60.1111286-10 |
Ввертыш перепускного клапана |
|
| 21 |
604.1111238 |
Колпачок рейки топливного насоса |
|
| 22 |
33.1111032 |
Ввертыш |
|
| 23 |
310704-П29 |
Винт |
|
| 24 |
60.1111034 |
Ввертыш корпуса |
|
| 25 |
901.1111102-01 |
Клапан нагнетательный в сборе |
|
| 26 |
60.1111086 |
Прокладка клапана |
|
| 27 |
33.1111108 |
Пружина нагнетательного клапана |
|
| 28 |
60.1111113-10 |
Упор клапана |
|
| 29 |
60.1111118-20 |
Штуцер топливного насоса |
|
| 30 |
60.1111120-03 |
Сухарь штуцера |
|
| 30 |
8ФР.700.221 |
Сухарь штуцера |
|
| 31 |
1/05164/77 |
Шайба |
|
| 32 |
1/58962/11 |
Гайка М6 |
|
| 33 |
1/09030/21 |
Болт |
|
| 34 |
33.1106245-10 |
Винт стопорный |
|
| 35 |
236М-1111083-А2 |
Кольцо уплотнительное |
|
| 36 |
60.1111074-31 |
Пара плунжерная |
|
| 37 |
238-1111040 |
Рейка топливного насоса высокого давления |
|
| 38 |
80.1111169-01 |
Экран |
|
| 39 |
60.1111060-04 |
Венец зубчатый в сборе |
|
| 40 |
60.1111062-12 |
Венец зубчатый |
|
| 41 |
852384 |
Винт |
|
| 42 |
60.1111064-01 |
Втулка зубчатого венца |
|
| 43 |
236-1111150-Б |
Тарелка пружины толкателя верхняя |
|
| 44 |
236-1111148-Б |
Пружина толкателя |
|
| 45 |
ВС301-0751 |
Тарелка пружины нижняя |
|
| 45 |
ФР-5183 |
Тарелка пружины нижняя |
|
| 46 |
60.1111136-04 |
Толкатель плунжера в сборе |
|
| 47 |
236-1111245 |
Кольцо уплотнительное |
|
| 47 |
2531113059 |
Кольцо уплотнительное |
|
| 47 |
33.1110949 |
Кольцо уплотнительное |
|
| 48 |
80.1111425 |
Пробка корпуса |
|
| 49 |
37.1111267 |
Ввертыш |
|
| 50 |
852894 |
Пробка спуска воздуха |
|
| 51 |
236-1111122 |
Винт установочный втулки плунжера |
|
| 52 |
320-88978 |
Шпонка |
|
| 53 |
870806-П15 |
Шпонка 4х6,5 |
|
| 54 |
312439-П15 |
Шайба |
|
| 55 |
4624324422 |
Подшипник роликовый |
|
| 56 |
236-1111177-Б3 |
Опора кулачкового вала |
|
| 56 |
60.1111177 |
Опора кулачкового вала |
|
| 57 |
2531112013 |
Кольцо 005-008-19-2-1 |
|
| 58 |
БолтМ6х40 |
Болт |
|
| 59 |
335.1110956 |
Проволока пломбировочная |
|
| 60 |
60.1111172-30 |
Вал кулачковый |
|
| 61 |
236-1111226-А2 |
Прокладка крышки |
|
| 62 |
60.1111222-01 |
Крышка насоса высокого давления |
|
| 63 |
852025 |
Болт крепления крышки |
|
| 63 |
852026 |
Болт крепления крышки |
|
| 64 |
60.1111035-10 |
Ввертыш с пробкой спуска воздуха |
|
| 65 |
852895 |
Пробка |
|
